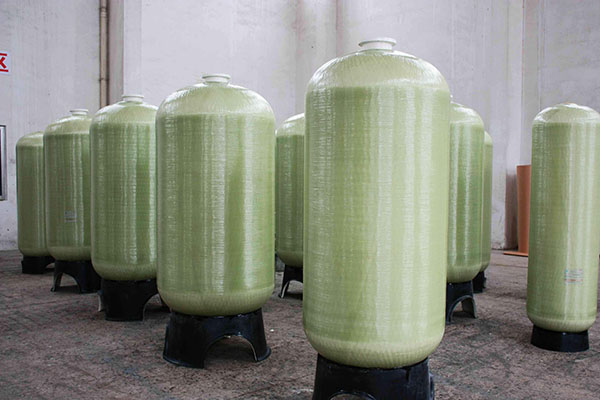

专业生产的玻璃钢罐器壁分外内表面层、次内层、强度层和外表面层。
1.玻璃钢罐内衬层
玻璃钢罐内衬层由内表面层和次内层组成,基体应采用双酚A型不饱和聚酯树脂、乙烯基酯树脂等耐腐蚀性能优良的树脂。增强材料为玻璃纤维表面毡、玻璃纤维短切原丝毡及玻璃纤维无捻粗纱布等。增强结构形式如表所示。
2.玻璃钢罐强度层
由通用型不饱和聚酯树脂作基体,玻璃纤维无捻粗纱布为增强材料。树脂含量为45%-50% ,该层厚度由设计计算确定。
3.玻璃钢罐外表面层
由耐候性能优良的不饱和聚酯树脂作基体,玻璃纤维表面毡或玻璃纤维无捻粗纱布(厚度小于0.16mm)作增强材料,树脂含量大于55% ,该层厚度为0.2-0.5mm 。
4.玻璃钢罐渗透现象
在设计时,首先要对使用全玻璃钢贮罐(槽)或玻璃钢贴面作一选择。渗透率是流体分子质量及渗透途径的函数,由于水和一些分子质量较小的液体在玻璃纤维毡污水流速较快(如水分子质量为18,相形之下硫酸分子质量为98,是水的5.4 倍),衬里两面的温差是活动动力之一。
降低渗透率和热膨胀系数是进步玻璃钢衬里稳定性能,避免贴面剥离、断裂的重要内容。
在制造村里的树脂中间加进适量填料则是增强村里稳定性能的有效措施,由于加进填料可以减少水分活动速度,从而降低了渗透率,又可降低热膨胀系数,从而进步衬里热稳定性,同时又便于修补,能取一石三鸟之效。
制作合格玻璃钢内衬的关键是封头与筒体的连接。封头与筒体宜采用承插胶接,因为承插胶接接头具有接头处强度高、承受内压性能好、不易渗漏、装配方便等优点。只要承插结构合理,使用后一般不会渗漏。承插胶接接头依赖于树脂胶泥和外包玻璃钢增强层防渗。其中胶泥涂在承口和插口之间,起着第一道防线作用。它由树脂加填料配制而成,树脂起着粘接与防渗作用。要求其具有良好的韧性和较高的粘接力,因此应多采用环氧树脂作为胶泥。在第一道防线破坏后,防渗主要依靠外包玻璃钢增强层。该层由玻璃纤维制品和树脂组成。其中玻璃纤维制品如毡和布的纤维间有空隙,不能防渗,玻璃钢冷却塔只能起增强作用。树脂则充满纤维间空隙,粘接纤维并使其成为一整体,因而防渗作用主要由树脂承担。
